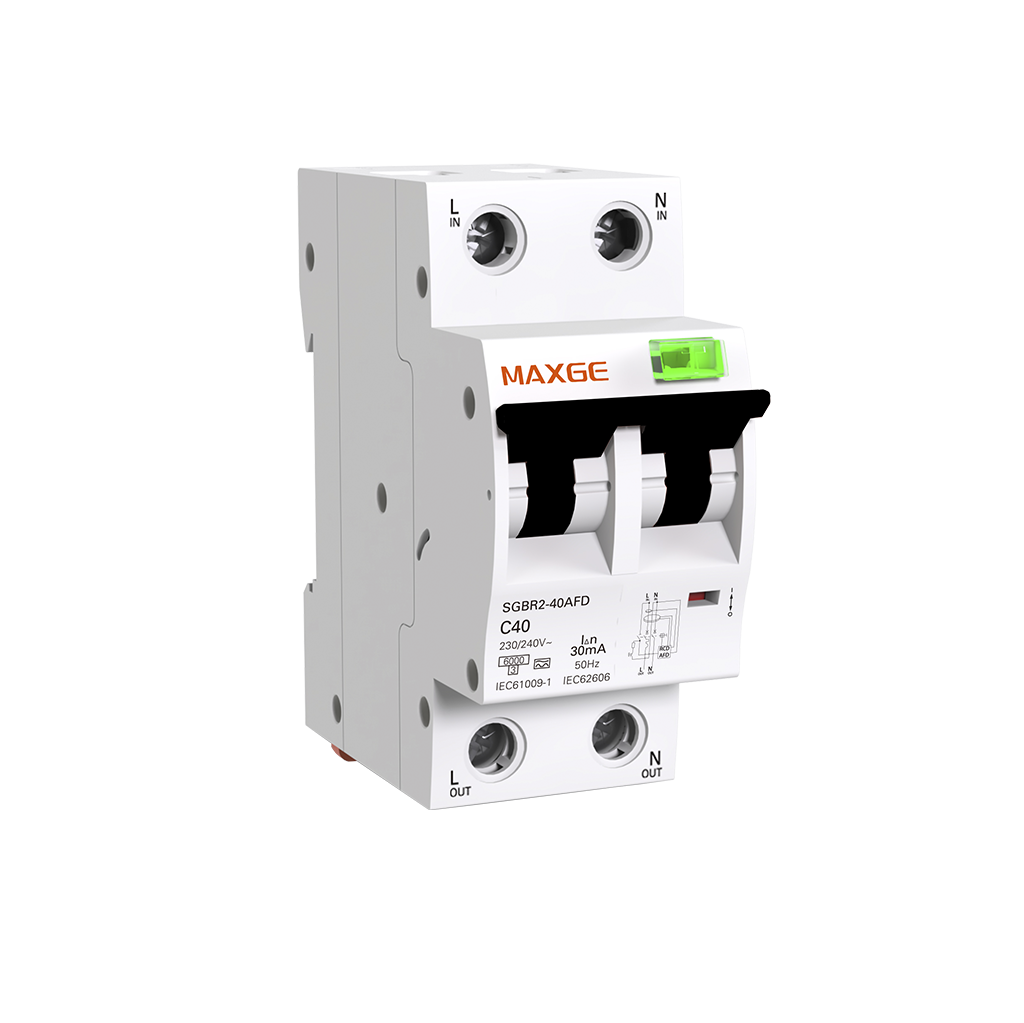

Interruptor contra incendios ocasionados por arco eléctrico SGBR-AFD
Referencia: SGBR240AFDB06010A
| Polos: 1+N |
Interruptor magnetotérmico y diferencial clase A + protección contra incendio AFDD.
Detección de arco eléctrico y disparo en los diferentes circuitos conectados en serie, en paralelo y a tierra debido a la pérdida de aislamiento originado por el envejecimiento, la contaminación o la alta humedad. El producto dispara y desconecta un circuito protegido al detectar fallos de arco.
Indica, de forma concreta, si el fallo se ha producido por arco eléctrico, de forma independiente a la sobrecarga y cortocircuito.
Indicación luminosa de estado.
Protección diferencial: Clase A
Conexión para cables de cobre: Flexible =16mm². Rígido =25mm²
Tensión de empleo: 230/240V AC
Dimensiones: 2 módulos (36mm)
Máximo tiempo de disparo:
- IDn: 0.1s
- 2 IDn: 0.08s
- 5 IDn: 0.04s
- 5-500A: 0.04s
Protección magnetotérmica:
- Poder de corte: 6000A.
- Tipos de curva: C y B.
Protección contra sobretensiones.
Tensión de impulso (Uimp) 4kV.
Grado de protección IP20 (IP40 en cofret).
Doble aislamiento clase 2.
Endurancia: Eléctrica: 2000 ciclos. Mecánica: 10000 ciclos.
Temperatura de trabajo -25 a 40°C.
Normas: IEC/BS EN 62606, IEC/BS EN 61009-1.
