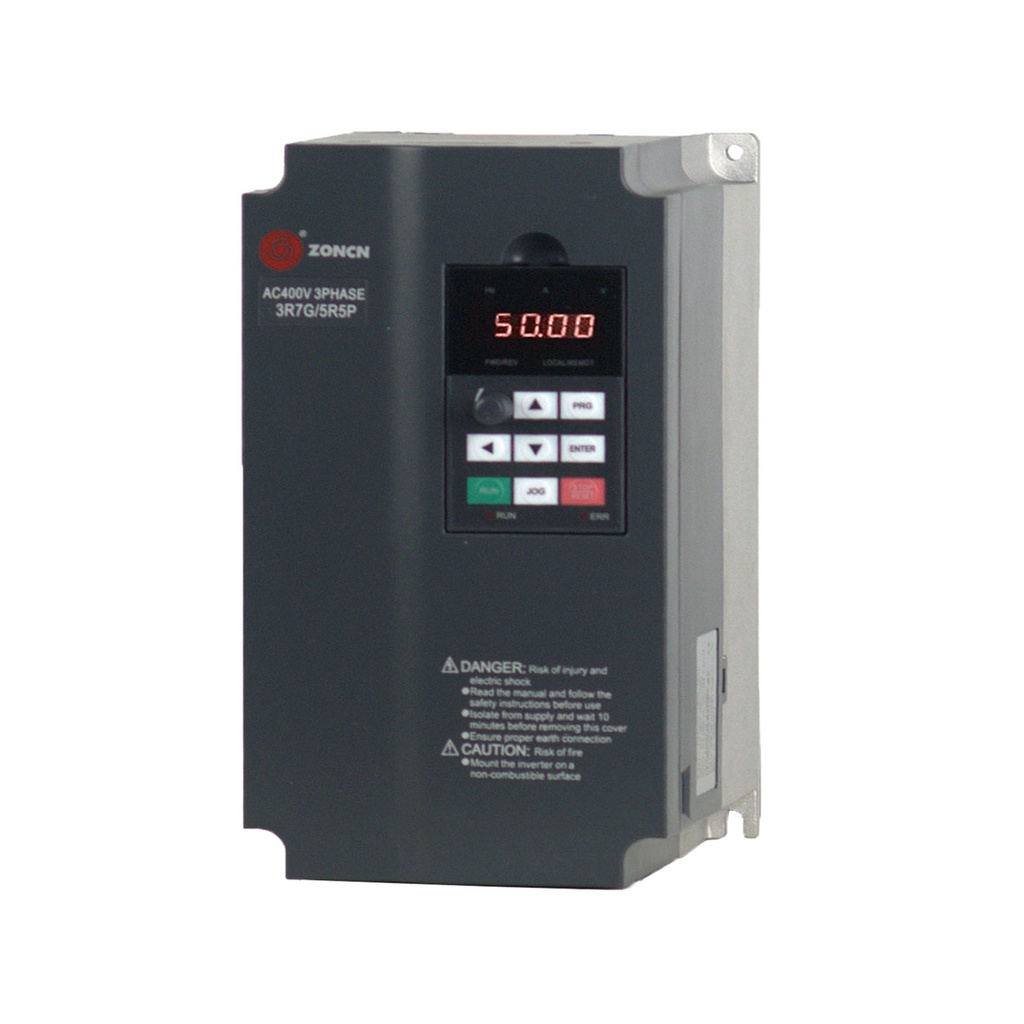

Z8000 Variadores de muy alto par
Referencia:
• Frecuencia portadora;
• 1÷16kHz ajustada automáticamente a la carga
• Par de arranque;
• Par constante G: 0.5Hz/150% (SFVC); 0Hz/180% (CLVC)
• Par variable P: 0.5Hz/100%
• Capacidad de sobrecarga;
• Par constante G: 60s al 150% In / 3s al 180% In
• Par variable P: 60s al 120% In / 3s al 150% In
• Refuerzo del par;
• Automático o configurable (0.1÷30%)
• Entradas digitales: 8 (hasta pulsos de 100kHz)
• Entradas analógicas; 2 (0÷10V / 0 o 4÷20mA)
• Salidas:
• 1 pulso (lazo abierto) 0÷100kHz; 1 digital; 2 relé y 2 analógicas (0÷10V/0÷20mA
• Control de proceso PID lazo cerrado integrado
• Curva V/F;
• Línea recta, multipunto y Potencia N
• Modo de rampa;
• Línea recta, Curva S y 4 grupos de aceleración y deceleración (0÷6500s)
• Unidad de frenado; (hasta Z8400-037G/045P)
• Frecuencia: 0Hz a máxima frecuencia
• Tiempo de frenado: 0÷100s
• Valor de la intensidad de frenado: 0÷100%
• Control JOG;
• Frecuencia: 0÷50Hz
• Tiempo de aceleración/desaceleración: 0÷6500s
• Comunicaciones;
• RS485 Modbus integrado
• Opcionales; Profibus-DP, Canlink, Can, etc.
• Tarjetas PG opcionales; ver página 13
• Transformador giratorio, entrada diferencial, entrada diferencial UVW, entrada OC, etc.
• Protecciones;
• Motor en cortocircuito en alimentación
• Pérdida de fase, sobrecarga y sobretensión
• Control del límite del par y sobretemperatura
• Características adicionales;
• Temperatura y humedad: -10÷40°C hasta 95%
• Altitud: inferior a 1000m (enfriar a mayor altura)
• Vibración: máximo 0.6G (5.9m/s2)
• Estructura;
• Ventilación: forzada con ventilador
• Grado de protección: IP20
• Potenciómetro incorporado
